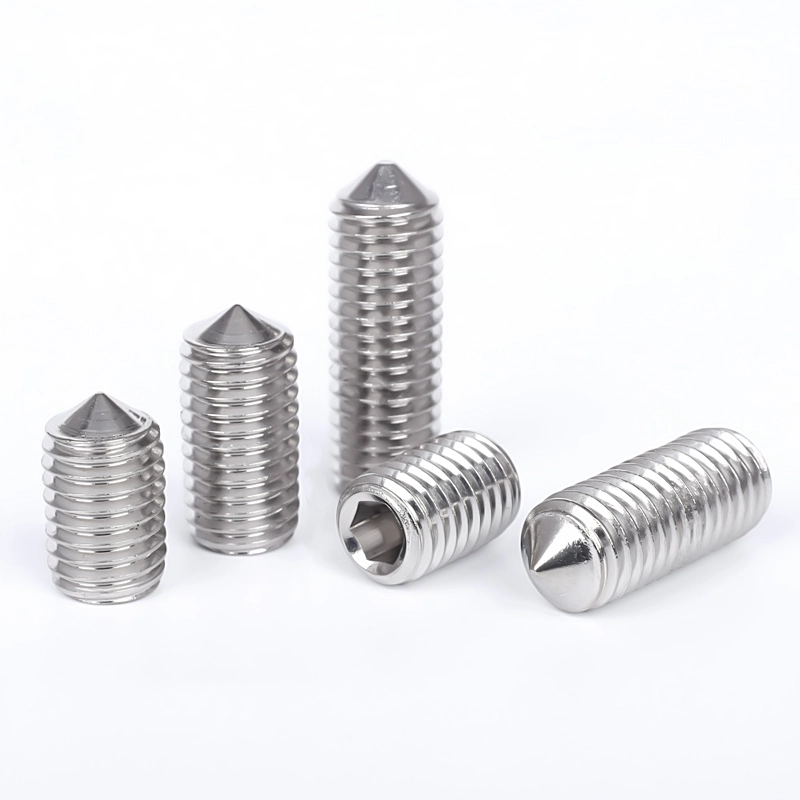

Tornillo de fijación de punta cónica DIN 914 de acero inoxidable

Tornillo de fijación de punta cónica DIN 914 de acero inoxidable de venta directa de fábrica de Wanluo. Toda la máquina adopta una estructura integrada sin cabeza. Después de la instalación, puede quedar completamente oculto dentro de la pieza de trabajo, sin estructuras que sobresalgan, y no interferirá con el funcionamiento del equipo, el deslizamiento de los componentes ni la apariencia de la estructura.

¿Por qué elegirlo?

El producto se produce en total conformidad con las tolerancias estándar industriales alemanas. Se forma mediante forjado en frío de alta precisión y tratamiento de endurecimiento integrado. La dureza general es alta y la tasa de deformación es extremadamente baja. La pared interior del orificio hexagonal interno estándar es lisa y regular, adecuada para herramientas hexagonales internas de precisión. Puede soportar un bloqueo de alto torque y no es propenso a agrietarse o deslizarse. El perfil de diente métrico de rosca completa formado por laminado es denso y uniforme. El enganche del hilo es suave y el posicionamiento es preciso. Combinado con una punta cónica de alta dureza, puede morder firmemente el hueco de posicionamiento de la pieza de trabajo, resolviendo fundamentalmente fallas comunes como el desplazamiento del cuerpo del eje, el aflojamiento de componentes y fallas de posicionamiento durante el funcionamiento a largo plazo del equipo. Es adecuado para diversas condiciones de trabajo mecánicas que requieren una calibración precisa y un posicionamiento estable a largo plazo.

Aplicación del producto

1. Posicionamiento antirotación del eje de transmisión y del eje giratorio.

Nuestro tornillo de fijación de punta cónica DIN 914 de acero inoxidable se usa ampliamente para la fijación circunferencial de varios ejes de transmisión mecánica, ejes centrales y componentes de varilla redonda. Al utilizar la punta del cono para morder los puntos cóncavos preestablecidos en el cuerpo del eje, se forma una posición de bloqueo rígida, evitando que el eje gire, se mueva o se desvíe en ángulo durante la operación del equipo, asegurando la precisión de operación estable de la estructura de transmisión.

2. Bloqueo y fijación de engranajes, piñones y ruedas síncronas.

Adecuado para el bloqueo y fijación de engranajes, piñones, ruedas síncronas y cuerpos de eje, sustituyendo el tradicional mecanismo de límite simple. Al aprovechar la ventaja de mordida de punto fijo del extremo cónico, se evita que el cuerpo de la rueda se afloje o se desplace durante la rotación a alta velocidad, lo que garantiza la precisión de adaptación del sistema de transmisión de potencia.

3. Limitación y calibración de rodamientos y componentes de precisión.

Se utiliza para la calibración de ajuste y limitación axial de rodamientos, casquillos y componentes de herramientas de precisión. La estructura oculta sin cabeza no ocupa el espacio de ensamblaje y puede controlar con precisión el espacio de instalación de los componentes, logrando una alineación de ensamblaje a nivel micrométrico, adecuada para los requisitos de ensamblaje de equipos, instrumentos y herramientas de automatización de precisión.

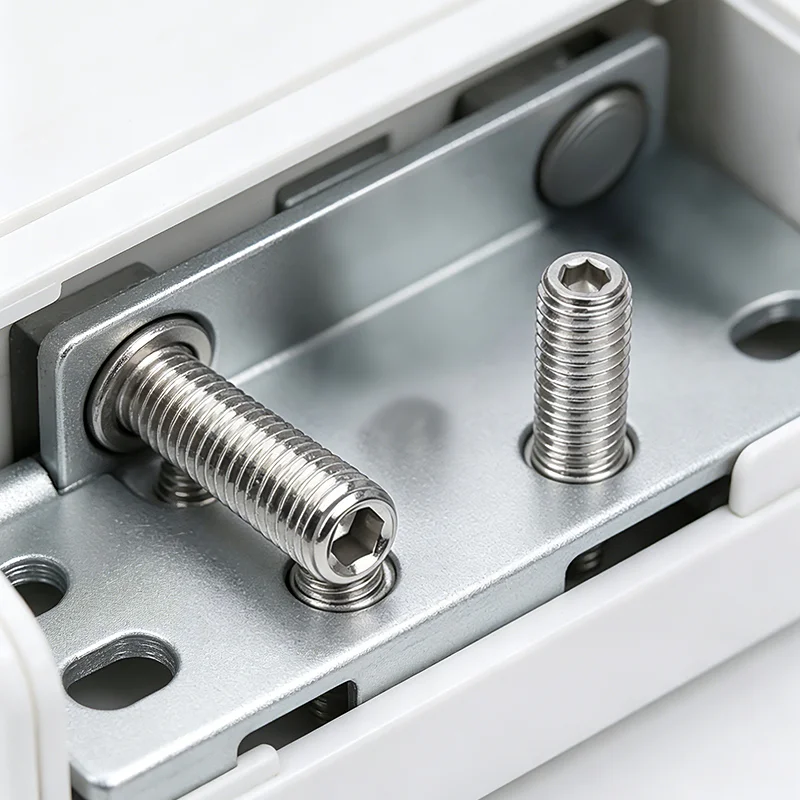

4. Ajuste de fijación de pequeñas estructuras mecánicas.

Se puede utilizar para ajustar el bloqueo de varios marcos ajustables, bloques de posicionamiento y componentes de movimiento pequeño. Admite aflojamiento, reposicionamiento y rebloqueo repetidos, adecuado para escenarios de ajuste frecuentes, como depuración de equipos, microajuste de las condiciones de trabajo y calibración de precisión regular.

Característica de geometría de componentes y metodología de fabricación personalizada

Los tornillos prisioneros de punta cónica DIN 914 adoptan un proceso integrado de forjado en frío de alta precisión y tratamiento de endurecimiento integral, con un estricto control de tolerancia industrial para las dimensiones generales. El casquillo hexagonal interno estándar tiene una forma profunda con una pared interior lisa, que combina perfectamente con las llaves Allen de precisión y admite un bloqueo de alto torque sin que la herramienta se deslice ni colapse. La punta cónica de 90° pulida con precisión presenta una conicidad uniforme y una alta dureza, capaz de morder de manera estable los puntos cóncavos de posicionamiento metálico sin romperse ni deformarse, logrando un posicionamiento fijo sin deslizamiento. La rosca métrica estándar de sección completa está enrollada con un perfil de diente denso y limpio, lo que garantiza un atornillado suave, una carrera de bloqueo precisa y un ajuste de rosca ajustado, adecuado para ajustes frecuentes y condiciones de trabajo de vibración a largo plazo. Disponibles en acero inoxidable de primera calidad y grados de acero aleado de alta resistencia, los tornillos ofrecen excelente dureza, resistencia a la presión y resistencia a la corrosión, manteniendo una precisión de posicionamiento estable en diversos entornos de ensamblaje mecánico.

Parámetro del producto

Superioridad funcional y aplicación in situ de servicio pesado

1. El diseño profesional de mordida de punta cónica de 90° forma un bloqueo integrado con fosos de posicionamiento de la pieza de trabajo, generando una fuerte fricción antirotación, resolviendo completamente los problemas de rotación y desplazamiento de las piezas del eje y del engranaje en condiciones de operación y vibración de alta velocidad.

2. La instalación oculta y sin cabeza logra cero protuberancias en la superficie, sin interferencia estructural con las piezas móviles, adaptándose perfectamente a estructuras mecánicas compactas y espacios de montaje confinados sin afectar el funcionamiento del equipo ni la apariencia plana.

3. La punta cónica de alta dureza y la estructura del cuerpo del tornillo integrado resisten la rotura y la deformación de la punta durante el bloqueo de alto torque, lo que garantiza un posicionamiento de mordida estable a largo plazo y mejora en gran medida la estabilidad y seguridad del ensamblaje del equipo.

4. La coincidencia de roscas estándar de precisión admite microajustes flexibles y desmontaje repetido, conveniente para la depuración de equipos, calibración de posición y mantenimiento diario, con un rendimiento de fijación duradero y confiable.

5. Las soluciones de materiales diversificadas cubren múltiples escenarios de aplicación: acero 12.9 de alta resistencia para posicionamiento mecánico de cargas pesadas y acero inoxidable para ensamblaje de equipos anticorrosión y en ambientes húmedos, ampliamente aplicable a industrias de maquinaria, moldes, automatización e instrumentación.

Notas de atención

1. Está diseñado para adaptarse a los orificios de posicionamiento específicos y prohíbe la presión ciega y el bloqueo duro. El tornillo de fijación de punta cónica DIN 914 de acero inoxidable logra el posicionamiento mordiendo las depresiones preestablecidas en los orificios predefinidos. Está estrictamente prohibido bloquear con fuerza la superficie lisa del eje sin un orificio de posicionamiento. Esto podría provocar que la punta del cono se rompa, que la superficie del eje se raye, que la posición se deslice y que no se logre el efecto antitorsión estable.

2. Debe instalarse utilizando herramientas de precisión estándar: durante la instalación, se debe utilizar una llave de tubo hexagonal estándar del tamaño correcto. Está estrictamente prohibido utilizar herramientas no estándar o desgastadas para evitar que la herramienta se deslice durante el bloqueo y que el orificio interior se redondee, lo que podría provocar que el tornillo se atasque, dificultando el desmontaje.

3. Controle la fuerza de bloqueo para evitar daños por sobrecarga: al bloquear con un par elevado, la fuerza debe aplicarse de manera uniforme. Un apriete excesivo provocará que la punta del cono se rompa y el orificio de posicionamiento se deforme, dañando la precisión del ensamblaje y afectando la estabilidad del funcionamiento posterior del equipo.

4. Diferenciar las condiciones de trabajo y seleccionar el material adecuado: Para maquinaria de interior normal, se puede seleccionar un modelo de acero aleado para mejorar la dureza. Para ambientes húmedos, al aire libre o corrosivos, se debe utilizar material de acero inoxidable para evitar que la cerradura falle debido a oxidación y oxidación a largo plazo y dificulte su desmontaje.

5. Verifique periódicamente el estado de bloqueo en escenarios de ajuste frecuentes: para los puntos del equipo que deben ajustarse repetidamente y están sujetos a vibraciones a largo plazo, son necesarias verificaciones periódicas del estado de bloqueo. Los tornillos flojos se deben apretar rápidamente para evitar microdesplazamientos acumulativos causados ​​por vibraciones prolongadas, que podrían afectar la precisión general del equipo.

6. No lo sustituya por tornillos de bloqueo que soportan carga: este producto es un accesorio limitador y de posicionamiento de precisión. Sus funciones principales son antitorsión, posicionamiento y ajuste fino. No se puede utilizar como tornillo de bloqueo principal de carga, tensión o corte. Evite sobrecargar para evitar roturas y fallos.
